Dalam industri seperti paper, recycling, textile, dan tobacco, material sering kali dikemas dalam bentuk bales yang memiliki ukuran besar, berat, dan tidak selalu menggunakan pallet. Kondisi tersebut membutuhkan metode material handling yang berbeda dibandingkan barang yang dikemas dalam pallet standar.

Untuk kebutuhan tersebut, KAUP menyediakan rangkaian Bale Clamps yang dirancang untuk menangani berbagai jenis material secara palletless.

Bale Clamps memungkinkan forklift mengambil, menjepit, mengangkat, dan memindahkan bale secara langsung. Dengan demikian, proses material handling dapat dilakukan tanpa harus menggunakan pallet sebagai media perantara.

Apa Itu KAUP Bale Clamps?

Bale Clamp merupakan forklift attachment yang menggunakan clamping arms untuk menjepit material dari kedua sisi.

Berbeda dengan forklift menggunakan forks yang bekerja dari bagian bawah muatan, Bale Clamp memberikan gaya penjepitan pada sisi material sehingga bale dapat diangkat tanpa pallet.

KAUP secara khusus mengembangkan Bale Clamps untuk menangani:

paper bales,
waste paper bales,
tobacco bales,
textile bales,
pulp,
foamed plastic atau polystyrene,
wool,
Big-Bags,
boxes,
containers.

Karena karakteristik setiap material berbeda, KAUP menyediakan berbagai desain clamping arms yang dapat disesuaikan dengan kebutuhan aplikasi.

Mengapa Palletless Handling Penting?

Dalam sistem material handling konvensional, barang biasanya ditempatkan terlebih dahulu di atas pallet sebelum dipindahkan menggunakan forklift.

Namun, pada industri paper dan recycling, banyak material sudah berbentuk bale yang cukup kuat untuk ditangani langsung menggunakan clamp.

Penggunaan Bale Clamp memungkinkan forklift mengambil bale secara langsung.

Konsepnya sederhana:

Bale → Clamp → Lift → Transport → Release

Tidak diperlukan pallet di antara forklift dan material.

Pendekatan tersebut dapat mengurangi kebutuhan terhadap pallet sekaligus memberikan fleksibilitas lebih besar dalam proses pemindahan material.

KAUP menyebut palletless transportation sebagai salah satu penggunaan utama Bale Clamps, khususnya untuk paper, waste paper, tobacco, textiles, boxes, dan containers.

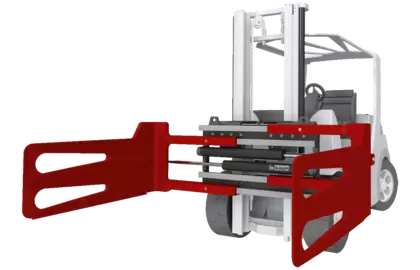

KAUP Bale Clamp T413

Salah satu produk utama dalam keluarga ini adalah Bale Clamp, Pulp Bale Clamp T413.

Attachment kelas T413 dirancang dengan high visibility dan terutama digunakan untuk transportasi non-palletised di dalam fasilitas.

Selain paper dan waste paper, T413 dapat digunakan untuk tobacco, textiles, boxes, dan containers.

Dengan specially designed clamping arms, attachment ini juga dapat digunakan untuk pulp, polystyrene, wool, dan Big-Bags.

Salah satu keunggulan T413 adalah desainnya yang dapat memberikan keseimbangan antara kekuatan konstruksi dan visibilitas operator.

KAUP menyebut beberapa karakteristik utama T413:

Excellent price-performance ratio
Very good visibility
Solid strengthened design
Solid slim arm design
Independent sideshift sebagai standar
Dapat dikombinasikan dengan KAUP Rotators
Customer specified modifications tersedia sesuai kebutuhan.

Solid tetapi Tetap Slim

Salah satu aspek penting dalam desain Bale Clamp adalah bentuk clamping arms.

Arm harus cukup kuat untuk menjepit bale, tetapi pada saat yang sama tidak boleh terlalu besar sehingga mengganggu visibilitas operator.

KAUP menggunakan solid and thin arm design untuk menghasilkan hubungan yang baik antara berat attachment, kekuatan, dan stabilitas.

Desain seperti ini penting karena berat attachment sendiri akan memengaruhi residual capacity forklift.

Semakin berat attachment, semakin besar pengaruhnya terhadap kapasitas efektif forklift.

Karena itu, desain attachment yang kuat tetapi tetap efisien dari sisi bobot menjadi faktor penting dalam material handling.

Independent Sideshift

KAUP Bale Clamps tersedia dengan independent sideshift sebagai fitur standar pada konfigurasi tertentu.

Independent sideshift memungkinkan attachment digeser ke kiri atau kanan tanpa bergantung pada posisi clamp arms.

Dalam praktiknya, fitur ini membantu operator melakukan positioning bale dengan lebih presisi.

Misalnya, ketika bale harus ditempatkan pada posisi tertentu di dalam truck, railway wagon, storage area, atau production line, operator dapat melakukan penyesuaian posisi secara lateral.

KAUP menyebut bahwa pada T413, maximum allowable sideshift stroke seperti ±100 mm dapat tersedia secara independen dari posisi fork atau arm.

SOFTSTOP dan SMOOTHROLL

KAUP juga menawarkan sejumlah fitur untuk meningkatkan pengoperasian attachment.

Salah satunya adalah SOFTSTOP, yaitu sistem perlambatan pada akhir stroke.

Fungsinya adalah mengurangi gerakan yang terlalu mendadak ketika clamp arms mencapai batas geraknya.

Selain itu terdapat SMOOTHROLL bottom hooks dengan compact rollers pada konfigurasi independent sideshift.

Fitur ini dirancang untuk membantu menghasilkan gerakan yang lebih halus dan mengurangi gesekan ketika attachment melakukan pergerakan tertentu.

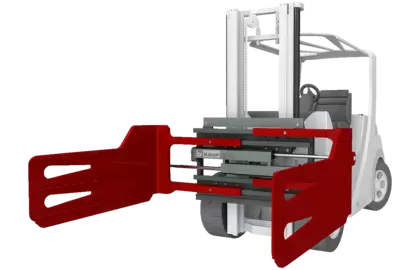

Recycling Bale Clamp T413RC

Untuk industri recycling, KAUP menyediakan model khusus Recycling Bale Clamp T413RC.

Attachment ini dirancang untuk menangani non-palletised reusable materials di recycling industry.

Salah satu ciri khas T413RC adalah penggunaan clamping arms hingga 2 meter untuk menjepit material.

KAUP juga memperkuat koneksi arm pada clamp profiles sehingga attachment dapat melakukan clamping menggunakan bagian ujung arm.

Desain tersebut sangat relevan dalam recycling karena bentuk bale atau material yang ditangani tidak selalu memiliki kondisi permukaan yang seragam.

Mengapa Recycling Bale Clamp Membutuhkan Arm yang Panjang?

Dalam operasi recycling, bale sering kali berukuran besar.

Jika clamping arms terlalu pendek, gaya penjepitan hanya bekerja pada area tertentu dan dapat membatasi kemampuan attachment untuk mengambil material secara stabil.

Dengan arm yang lebih panjang, area kontak dapat diperluas.

KAUP Recycling Bale Clamp T413RC menggunakan arm hingga 2 meter dan memperkuat bagian sambungan arm sehingga memungkinkan material dijepit menggunakan bagian ujung arm.

Karakteristik tersebut membuatnya lebih sesuai untuk aplikasi recycling yang membutuhkan jangkauan penjepitan lebih besar.

Recycling Bale Clamp T413RC (VBS)

KAUP juga menyediakan Recycling Bale Clamp T413RC (VBS).

Model ini memiliki konstruksi yang diperkuat dan menggunakan toothed bars pada arm construction.

Selain itu, tersedia wear and tear bars di bawah clamp body dan clamp arms sebagai opsi untuk aplikasi yang membutuhkan perlindungan tambahan terhadap keausan.

Fitur lainnya meliputi:

Valveblock sideshift sebagai standar
Combination dengan KAUP rotary devices
Customer specified modifications
Reinforced arm construction
Solid wear and tear bars sebagai opsi.

Foam Rubber Clamp T413R

Tidak semua material memiliki karakteristik keras seperti paper bale atau waste paper.

Untuk material yang lebih sensitif seperti foam rubber, KAUP menyediakan Foam Rubber Clamp T413R.

Model ini menggunakan prinsip Bale Clamp, tetapi clamping arms disesuaikan dengan karakteristik material yang ditangani.

Foam, polystyrene, dan material ringan lainnya membutuhkan gaya penjepitan yang tepat agar material dapat diangkat tanpa mengalami kerusakan yang tidak diperlukan.

KAUP memasukkan Foam Rubber Clamp T413R dalam keluarga khusus Bale Clamps yang ditujukan untuk aplikasi material tertentu.

Clamping Arms Disesuaikan dengan Material

Salah satu konsep penting dari KAUP adalah bahwa clamping arms tidak harus memiliki desain yang sama untuk semua material.

Material seperti paper, pulp, waste paper, polystyrene, wool, tobacco, dan Big-Bags memiliki karakteristik yang berbeda.

Karena itu, desain permukaan bagian dalam arm dapat disesuaikan dengan kebutuhan transportasi.

KAUP menyebut bahwa bagian dalam arms dirancang berdasarkan kebutuhan transportasi material tertentu.

Dengan pendekatan tersebut, attachment dapat dikonfigurasi untuk memperoleh kombinasi antara:

gripping force + stability + material protection.

Bisa Dikombinasikan dengan KAUP Rotators

Salah satu keunggulan sistem modular KAUP adalah kemampuan mengombinasikan Bale Clamps dengan Rotators.

Artinya, fungsi attachment tidak berhenti pada:

clamp → lift → transport

Tetapi dapat berkembang menjadi:

clamp → lift → rotate → empty/reposition.

KAUP menyediakan Rotating Bale Clamp T453 yang menggabungkan Bale Clamp dengan rotary unit.

Attachment tersebut memungkinkan material seperti cellulose bale, paper bale, waste paper bale, dan tobacco bale diputar tanpa menggunakan pallet.

Rotating Bale Clamp T453

Rotating Bale Clamp T453 menggunakan hydraulic rotation dengan kemampuan:

360° continuous rotation

Attachment ini membutuhkan 2 hydraulic functions dan memungkinkan bale yang sudah dijepit untuk diputar.

Kemampuan ini dapat berguna dalam proses:

positioning material,
repositioning bale,
turning bale,
emptying atau handling tertentu,
dan proses produksi yang membutuhkan orientasi material berbeda.

Dengan kata lain, Rotating Bale Clamp mengubah fungsi Bale Clamp dari sekadar alat penjepit menjadi sistem material handling yang lebih fleksibel.

Rotating Bale Clamp T453/180

KAUP juga menawarkan Rotating Bale Clamp T453/180.

Model ini memiliki karakteristik khusus karena dilengkapi dengan additional fork pair.

Fork tambahan tersebut memungkinkan attachment digunakan untuk mengosongkan berbagai transport containers atau grid boxes yang memiliki insertion slots yang sesuai.

T453/180 memiliki:

Rotation 360° endless
Additional pair of forks
Good visibility conditions
Stable construction
Optional sideshift
Hydraulic operation dengan 2 hydraulic functions.

KAUP juga menyediakan perlindungan untuk penggunaan heavy-duty, termasuk cylinder and sideshifter protection.

Modular Construction KAUP

Salah satu karakteristik utama Bale Clamps KAUP adalah penggunaan modular construction.

KAUP menggunakan konstruksi dasar yang sama untuk berbagai jenis clamp, dengan T-profiles dan C-profiles.

Perbedaannya kemudian dapat disesuaikan melalui:

load-carrying capacity,
construction width,
clamping arms,
opening range,
sideshift,
rotary units,
dan perlengkapan tambahan.

Pendekatan modular tersebut memungkinkan satu platform attachment dikembangkan menjadi berbagai solusi untuk aplikasi yang berbeda.

Robust Construction

Bale Clamps KAUP menggunakan konstruksi yang dirancang untuk memberikan stabilitas tinggi.

KAUP menyebut desain dasarnya sebagai robust, view-optimised basic construction menggunakan T dan C profiles.

Konstruksi ini memberikan dua kebutuhan yang sering kali berlawanan dalam forklift attachment:

strength dan visibility.

Attachment harus cukup kuat untuk menangani bale yang berat, tetapi operator tetap membutuhkan pandangan yang baik terhadap muatan dan area kerja.

Pressure Relief Valve dan Manometer

KAUP Bale Clamps dilengkapi dengan pressure relief valve dan manometer sebagai bagian dari sistemnya.

Pressure relief valve berfungsi untuk membantu mengontrol tekanan hydraulic system ketika melakukan clamping.

Sementara itu, manometer memberikan informasi mengenai working pressure sehingga operator atau teknisi dapat memantau kondisi sistem dengan lebih mudah.

Pengendalian tekanan sangat penting dalam aplikasi clamp karena gaya penjepitan harus cukup untuk menjaga kestabilan material, tetapi tidak boleh berlebihan terhadap material yang relatif sensitif.

Heavy-Duty Protection

Untuk aplikasi yang bekerja dalam kondisi berat, KAUP menyediakan beberapa perlindungan tambahan.

Di antaranya:

cylinder protection,
piston rod protection,
sideshifter protection,
hose protection,
wear and tear bars.

Beberapa perlengkapan tersebut tersedia sebagai opsi sehingga attachment dapat disesuaikan dengan kondisi lingkungan kerja.

Hal ini sangat relevan untuk recycling industry, di mana material dan lingkungan kerja dapat menyebabkan tingkat keausan yang lebih tinggi dibandingkan operasi gudang biasa.

Aplikasi Bale Clamps

KAUP Bale Clamps dapat digunakan dalam berbagai sektor industri.

Paper Industry

Dalam paper industry, Bale Clamps dapat digunakan untuk menangani:

paper bales,
waste paper bales,
pulp,
paper containers.

Attachment dapat digunakan untuk proses loading dan unloading truck maupun railway wagon.

Recycling Industry

Pada recycling industry, Bale Clamps digunakan untuk memindahkan berbagai reusable materials tanpa pallet.

T413RC secara khusus dikembangkan untuk kebutuhan ini.

Textile Industry

Textile bales juga termasuk aplikasi utama KAUP Bale Clamps.

Bale Clamp memungkinkan material textile yang dikemas dalam bale dipindahkan langsung menggunakan forklift.

Tobacco Industry

Tobacco bales dapat ditangani menggunakan Bale Clamp dengan konfigurasi arm yang sesuai.

Material Khusus

Dengan clamping arms yang dirancang khusus, KAUP juga dapat menangani:

pulp,
polystyrene,
wool,
Big-Bags.

Bale Clamp untuk Wheel Loaders dan Telescopic Loaders

Penggunaan teknologi clamp KAUP tidak terbatas pada forklift.

KAUP menyebut bahwa Bale Clamps dan clamp lainnya juga memiliki berbagai kemungkinan aplikasi pada wheel loaders dan telescopic loaders.

Hal ini memperluas penggunaan attachment ke area seperti recycling yard, paper handling, agricultural applications, dan material storage.

Namun, konfigurasi attachment harus tetap disesuaikan dengan karakteristik machine, hydraulic system, load centre, dan kapasitas aktual.

Residual Capacity Harus Diperhitungkan

Ketika memasang Bale Clamp pada forklift, kapasitas nominal forklift tidak dapat digunakan sebagai satu-satunya acuan.

Operator harus memperhitungkan residual capacity.

Attachment memiliki berat sendiri dan juga dapat mengubah posisi load centre.

Sebagai contoh, KAUP mencantumkan berbagai konfigurasi T413 dengan kapasitas mulai sekitar 1.400 kg, bergantung pada konfigurasi, LCD, opening range, arm length, dan model yang dipilih.

Karena itu, pemilihan attachment harus dilakukan berdasarkan kombinasi:

forklift capacity + attachment weight + load centre + bale weight + operating conditions.

KAUP juga menyediakan fitur Calculate residual capacity pada halaman produknya untuk membantu proses evaluasi kapasitas.

Keuntungan Menggunakan KAUP Bale Clamps

Secara umum, penggunaan Bale Clamps memberikan sejumlah keuntungan bagi operasi material handling.

1. Palletless Handling

Bale dapat ditangani langsung tanpa menggunakan pallet.

2. Better Visibility

Desain attachment dibuat dengan mempertimbangkan visibilitas operator.

3. High Stability

Konstruksi yang solid memberikan stabilitas selama proses clamping dan transportasi.

4. Flexible Configuration

Clamping arms dapat disesuaikan dengan material.

5. Independent Sideshift

Memberikan fleksibilitas positioning secara lateral.

6. Rotator Compatibility

Bale Clamp dapat dikombinasikan dengan KAUP Rotators.

7. Heavy-Duty Options

Tersedia berbagai perlindungan tambahan untuk kondisi kerja berat.

8. Multiple Industries

Satu keluarga attachment dapat digunakan pada paper, recycling, textile, tobacco, dan aplikasi material lainnya.

Memilih Bale Clamp yang Tepat

Sebelum memilih attachment, beberapa faktor harus diperhatikan.

Jenis material
Paper, waste paper, pulp, textile, tobacco, polystyrene, wool, atau Big-Bag membutuhkan konfigurasi arm yang berbeda.

Berat bale
Tentukan berat maksimum material yang akan ditangani.

Dimensi bale
Panjang, lebar, dan tinggi bale akan menentukan kebutuhan opening range dan arm length.

Kebutuhan sideshift
Jika positioning presisi diperlukan, independent sideshift dapat menjadi fitur penting.

Kebutuhan rotation
Jika material harus diputar, pertimbangkan Rotating Bale Clamp seperti T453.

Kondisi lingkungan
Untuk recycling dan heavy-duty operation, pertimbangkan cylinder protection, piston rod protection, hose protection, atau wear bars.

Residual capacity forklift
Pastikan forklift tetap memiliki kapasitas yang cukup setelah attachment dipasang.

Kesimpulan

KAUP Bale Clamps merupakan solusi material handling untuk mengangkut berbagai jenis bale dan non-palletised goods secara langsung menggunakan forklift.

Dengan keluarga produk seperti Bale Clamp T413, Pulp Bale Clamp T413, Recycling Bale Clamp T413RC, Recycling Bale Clamp T413RC (VBS), dan Foam Rubber Clamp T413R, KAUP menyediakan konfigurasi yang dapat disesuaikan dengan berbagai karakteristik material.

Untuk kebutuhan yang lebih kompleks, Bale Clamp dapat dikombinasikan dengan rotary unit menjadi Rotating Bale Clamp T453, sementara Rotating Bale Clamp T453/180 menambahkan additional fork pair untuk aplikasi tertentu seperti emptying transport containers dan grid boxes.

Keunggulan utama pendekatan KAUP terletak pada modular construction, konstruksi yang kuat, visibilitas yang baik, berbagai pilihan clamping arms, serta kemampuan mengembangkan attachment sesuai kebutuhan aplikasi.

Bagi perusahaan di sektor paper, recycling, textile, tobacco, maupun industri lain yang menangani material dalam bentuk bale, penggunaan Bale Clamp dapat menjadi alternatif efektif untuk mengubah proses material handling dari sistem berbasis pallet menjadi palletless handling yang lebih fleksibel dan sesuai dengan karakteristik material.

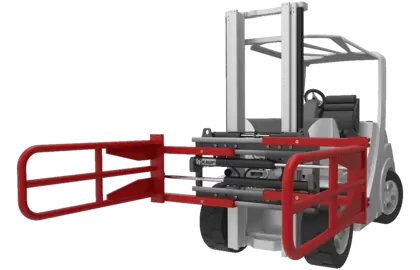

KAUP Bale Clamps: Solusi Material Handling untuk Mengangkut Bale Tanpa Pallet
